分享 JEEP 自动大灯控制作

scmrmi · 发表于 2025-2-11 20:35

年前因为要跑上海那边单边近2千公里。要对车进行打理一下。就改了LED大灯，改了灯后一想去那边一路隧道多，得加个自动大灯。

然为上网一找居然没有JEEP的自动大灯改装。找到的都是要要换大灯开关，还要刷车身电脑。找修车的老板一问。开关一个近300 元，刷机车电脑有风险。费用600多。无语中。。。。。。

想了下自动大灯控制原理，没那么复杂，自己动手来搞。
自动大灯原理，就是通过感应光线强弱来实现线路的通转和跳接。万能的淘宝买光感配件，盒子，最后到无损延长线时就没了，这个只有自己制作。
自动大灯的难点
   1。无损延长线的制作，要找到原接口的电路，这个得有基础。用万能表找线。还有就是原车接口的一对公母头。
   2。控制器的盒子，没有现成的只有自己根据使用的控制板去配合适的盒子。
   3。美观的光感探头，这个东西找不到。现在只有自己制作。本人采用的毛笔盖子套在光感探头上采用原有行车记录仪卡线贴放在前档玻璃下。无伤大雅，放的地方根本看不到。

自制自动大灯实现了光线一暗瞬间开灯无延时。遇到光线明暗交替变化太大的情况，通过调节开灯后延时到4秒就不会出现经常开关大灯。一进隧道瞬间开灯，在隧道中有时光线明暗差别大，也不会出现开关大灯情况，出隧道 4秒后就关灯（完美）。

  现在实现低成本，无损安装。大致算下了全部改装下来成本在 200多一点。

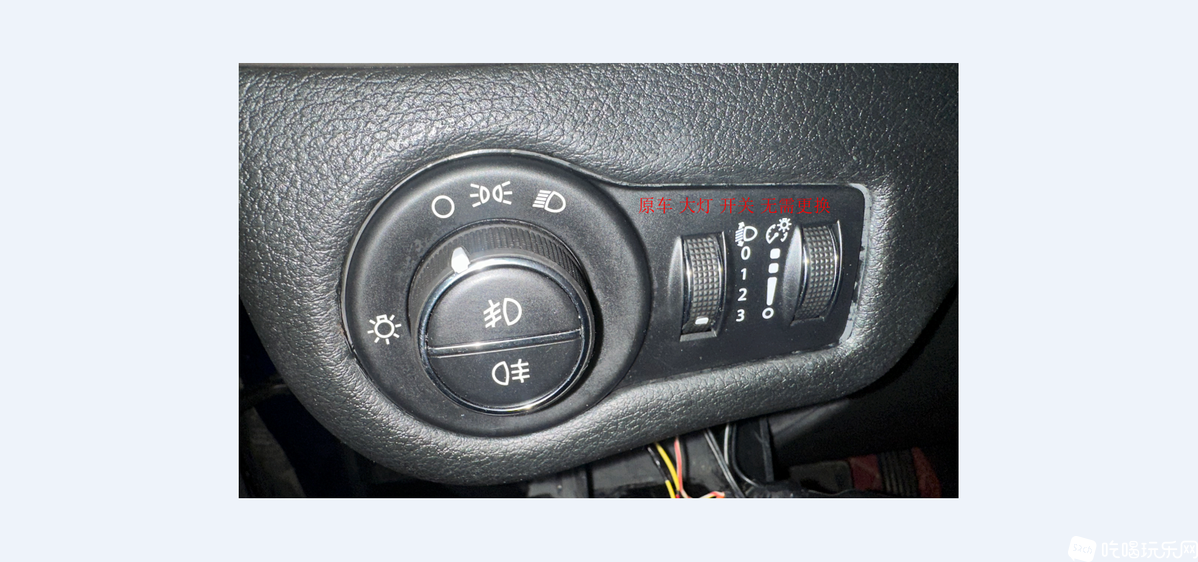

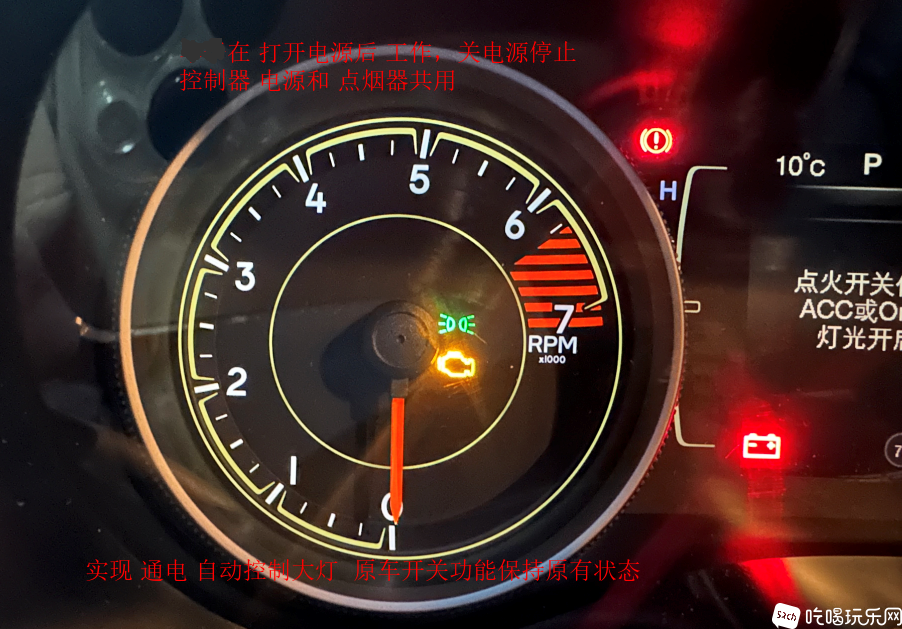

下面是改装图。

炯囧 · 发表于 2025-2-11 20:42

牛逼plus

来自苹果APP客户端

charonly · 发表于 2025-2-11 20:52

膜拜动手能力强的大神

蜀中一点红 · 发表于 2025-2-11 21:02

来自安卓APP客户端

scmrmi · 发表于 2025-2-11 21:19

以前的车有自动大灯。后面为了钓鱼就换成了JEEP 自动大灯这个东西有了还是方便和安全些。特别是在隧道进入时人眼有个光线适应期。有自动大灯能省去开车分心，特别是光线变化大的地方。改这东西也不贵。年前改装LED大灯时以为不贵买飞利浦灯300多一对，但JEEP的改了灯还不行。还要加个适配器，这个东西就比灯还贵。我擦原来JEEP的配件一个字就贵，我问了下修车店才板才知道，非国产的东西都天价。不亲民。哎。
